- 1 (2012-10-10 (Wed) 23:42:11)

ネットワークからリレー制御

取り付けと配線

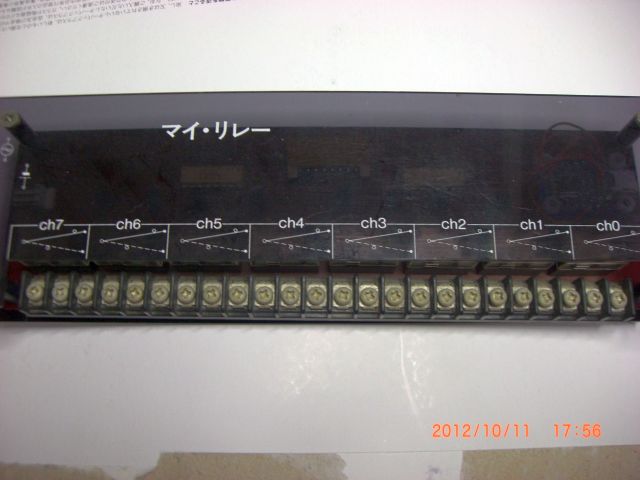

　・「マイ・リレー」のリレーは、松下電工　HB1-DC5V　接点容量 AC125V 1A
　　　が８個使用し、２接点１回路が８チャンネル分載せてある。
　　　リレーは５Vで45mA/１個消費する。

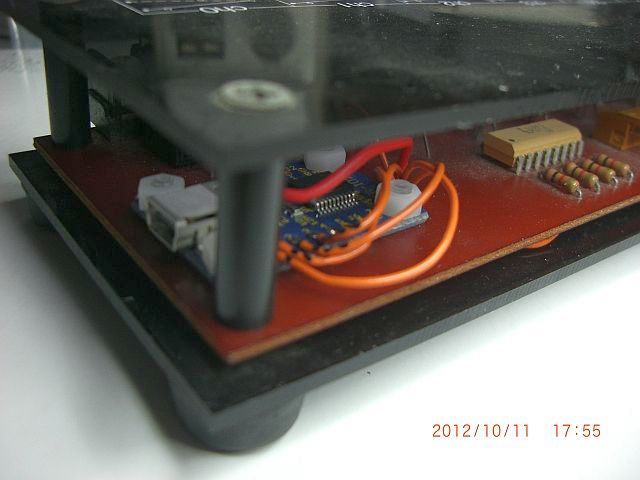

　・USB-IO2.0は機能を見て、秋月ではなく、汎用性のある方をKm2Netより購入。

組込み完了

制御ソフト
　Linux版のサンプルソースを編集してコンパイル。

----- swon01.c ----------------------
/*----------------------------*/
/* USB-IO Family TEST         */
/*----------------------------*/

#include <stdio.h>
#include <string.h>
#include <usb.h>
#include "usbiofamily.h"

int main(int argc, char **argv)
{
   int ret;
   int dat;

   struct usb_bus    *bus;
   struct usb_device *dev;
   usb_dev_handle    *udev;

   unsigned char sendData[64];
   unsigned char recvData[64];

   /*-------------*/
   /* Device Open */
   /*-------------*/
   bus=io_init();
   dev=io_find(bus,dev);
   if( dev==NULL ){
       puts("io_find NG");
       exit(1);
   }

   udev=io_open(dev);
   if( udev==NULL ){
       puts("io_open NG");
       exit(2);
   }

   /*------------------------*/
   /* Port 1,2 in_out        */
   /*------------------------*/
   memset(sendData, 0, sizeof(sendData));
   sendData[0] = 0x20;     //in out
   sendData[1] = 0x01;     //port1
   sendData[2] = 0x01;     //out 0x03
   sendData[3] = 0x02;     //port2
   sendData[4] = 0x00;     //out 0x07
   io_send_recv(udev,sendData,recvData);
   printf("in:P1(%x),P2(%x)  out:P1(%x),P2(%x)\n"
           ,recvData[1],recvData[2], sendData[2],sendData[4]);
   /*---------------------*/
   /* Device Close & Exit */
   /*---------------------*/
   io_close(udev);
   exit(0);
}

# gcc -lusb -oswon01 swon01.c
