日記/2021-02-28

ALLMON2の機能拡張（１）

AllStarlink（https://www.allstarlink.org）で自ノードの接続状態などをリアルタイムにモニター
するALLMON2に、バブルチャートのテキスト版を機能として追加した。

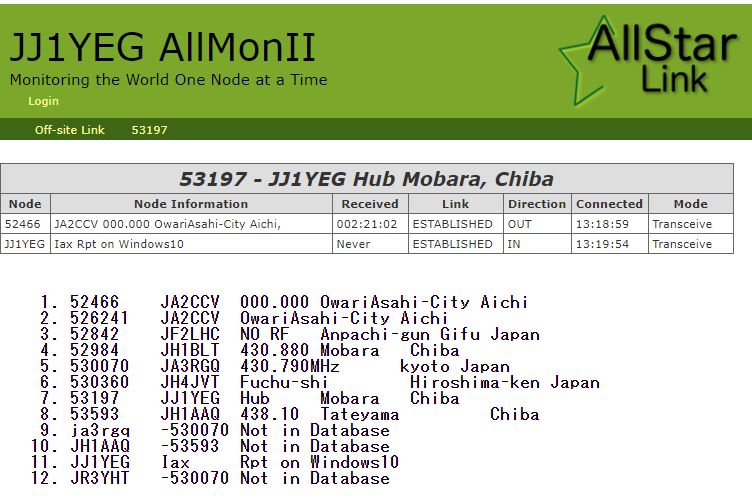

←JJ1YEG NODE 53197 の画面
　
　【環境】
　・Raspberry Pi 2/3/4 OS:Debian 10 (buster)
　・ASL-2.0 （ASterisk + app_rtp + apache2 + php7.4）
　・Allmon Updated Feburary 2, 2018
　
　初めにHOMEで、$ mkdir bin とユーザーの位置でbinフォルダーを作成して
　おく。以下のファイルの作成には、例えばnanoで行うのであれば、
　$ nano bin/frd.sh
　として編集する。以下同様。

【追加prog】
　・frd.sh　　　　作成・保存後に実行可能となるよう $ chmod 755 bin/frd.sh
　　　　　　　　　tcpdump は事前にInstall　$ sudo apt install tcpdump
　

#!/bin/bash

if [ -f ~/astname.txt ]; then
  rm -f ~/astname.txt
fi
sudo tcpdump -i eth0 -nnnAs0 udp port 4569 | grep --color=auto --line-buffer -oP '(?<=....L ).+(?=)' | tee -a ~/astname.txt

　
　・bchart.sh　　作成・保存後に実行可能となるよう $ chmod 755 bin/bchart.sh
　　　　　　　　　また、中の、ノード番号とコールサインは自分の環境に合わせること。
　

#!/bin/bash

clear
DATM="none"
DATX=""
echo '----- 52984 ---- JH1BLT Bridge Stations --------------' > ~/lab0.txt
echo -e "Node #\tCallSign\tLocation" >> lab0.txt
echo '------------------------------------------------------' >> ~/lab0.txt
rm -f ~/ast0.txt
rm -f ~/ast1.txt
while :
do
if [ -f ~/astname.txt ]; then
 tail -4 ~/astname.txt | tr ',' '\n' | sort -u | sed -e 's/^T30/T/g' -e 's/^T3/T/g' -e 's/^T/\^/g' > ~/ast1.txt
 echo "^52984" >>~/ast1.txt
 cat ast1.txt | while read line
 do
   grep $line /var/www/html/allmon2/astdb.txt | sed -e 's/||/|/g' | sed -e 's/|/\t/g' | sed -e 's/,/\t/g' >> ~/ast0.txt
 done
   DATX=`cat ~/ast0.txt | sort -k1 -u`
 if test "$DATX" != "$DATM"; then
   clear
   cat lab0.txt
   echo "$DATX" | sudo tee /var/www/html/allmon2/ast0.txt
   DATM="$DATX"
 fi
sleep 3
rm -f ~/ast0.txt
rm -f ~/ast1.txt
fi
done

　
　・/var/www/html/allmon2/link.php に以下を追加

A1-TOPに一行追加する
<meta http-equiv="refresh" content="28">  ← この行
<?php
　・
　・
　・
　・
A2-最後の方に以下を修正追加する
<!-- <div id="blinky"></div> -->  ← この行は修正
<span style="font-size:13pt"><b>  ← この行は追加
<?php  ←------------------------------------- ここから
$lines = file("http://localhost/allmon2/ast0.txt");
$ct = count($lines);
if (count($lines) < 50 ) {　　　← 追加した2021 3/2
  print "<pre>";
  for($i = 0; $i < $ct; $i++ ){
    $j = $i + 1;
    printf("%5s",$j); print ".&nbsp;".$lines[$i];
  }
  print "</b></pre></span></table>";
}　　　　　　　　　　　　　　　← 追加した2021 3/2
?>  ←------------------------------------- ここまで追加
<?php include "footer.inc"; ?>   ← オリジナル最後の行

【起動手順】
　terminal を２つ開く。　terminal-1で、$ frd.sh を起動する。
　terminal-2で、$ bchart.sh　を起動して、terminal上で
　まずは、listが出るか確認する。その後、いつものように
　ブラウザでallmon2 を開く。
　以上、tmuxと言うtoolを使うと、terminalは１つで済む。
　または、次のRasPi起動時に自動起動で。
　
【自動起動】
　frd.sh を以下のように修正
```
#!/bin/bash

if [ -f ~/astname.txt ]; then
  rm -f ~/astname.txt
fi
sudo tcpdump -i eth0 -nnnAs0 udp port 4569 | grep --color=auto --line-buffer -oP '(?<=....L ).+(?=)' | tee -a astname.txt &
sleep 10
/home/moto/bin/bchart.sh &
```
　　　^^^^^^がrepeater の場合は、moto→repeaterにすること。
　ここはfull pathで実行させた方が安全。以下もmoto は個々の環境に合わせること。
　
　$ sudo nano /etc/crontab でcrontabの最後に以下を追加する。
```
@reboot root su - moto /home/moto/bin/frd.sh &
```
　これにより、起動時にfrd.shを実行し、その中でbchart.sh も起動するようになる。
　
