日記/2016-06-26

WebRadioの製作

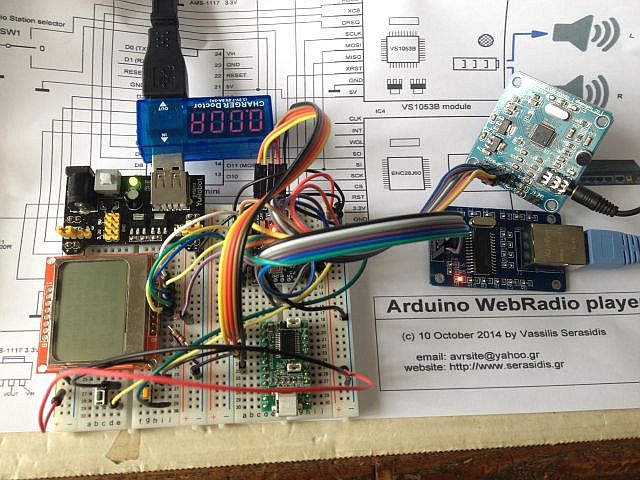

ここ→（http://www.serasidis.gr/circuits/Arduino_WebRadio_player/Arduino_WebRadio_player.htm）を参考にパーツを集め、ブレッドボードで作ってみた。
　
　

1. ハードウェア
   1.Arduino pro mini
   2.ENC28J60 ethernet module
   3.VS1003/VS1053
   4.Nokia 5110 LCD module
   　
2. ソフトウェア
   1.WebRadio_player.ino
   2.EtherCard library(Written by Jean-Claude Wippler)
   3.VS1053B library(Written by J. Coliz)
   ※2,3のLibraryをWebRadio_player.inoと同じフォルダー内に置く。
   　compileエラー時の対応（一例）：
   　VS1053:: の部分を削除する。
   　#include <vs1053.h> は、登録されているlibraryを使う意味で、同じホルダー内のものを使う場合は
   　#include "vs1053.h"　とする、など。
   　
3. 動作結果
   1.64kbまでのstreamのMP3まで聴こえているデモがあるが、今回は途切れて聴けないほどだった。
   2.文字フォントサイズが小さく読みにくい。コントラストもよくない。
   　
4. 対策
   　WebRadio_player.ino　を編集
   1.vs1035のbuffer及びethernet buffer をそれぞれ1200,32に変更し、登録局を
   　32kb 以下のstream局に変更した。これによりスムーズに聴けるようになったが、
   　VS1053とVS1053Bの差なのかは不明。

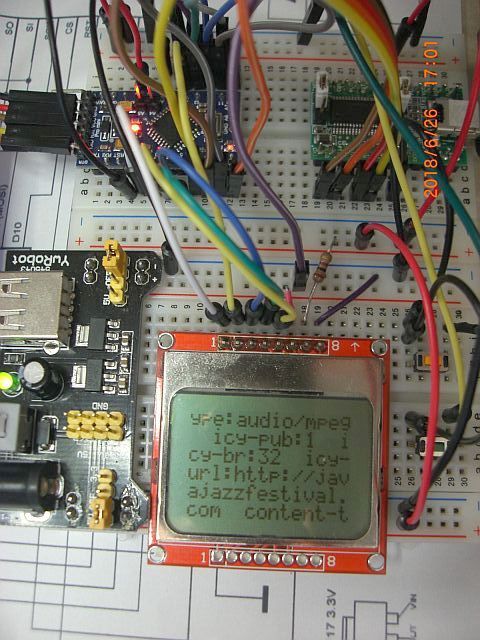

   2."PCD8544_mod" library から標準の<PCD8544> を使い、全表示はしないが、大きくなり
   　見やすくなった。またコントラストを上げるために、lcd.setContrast()を追加した。
   　※PCD8544_mod には、この関数が用意されていないため。
   　
   ※ 調べたところ、今回購入したAssyは1003/1053のチップが使える、というもので、実際に搭載されているのはどうやら1003らしい。チップ表面の型番不明だが。
   　

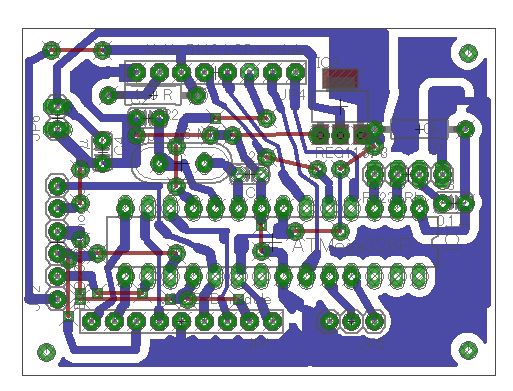

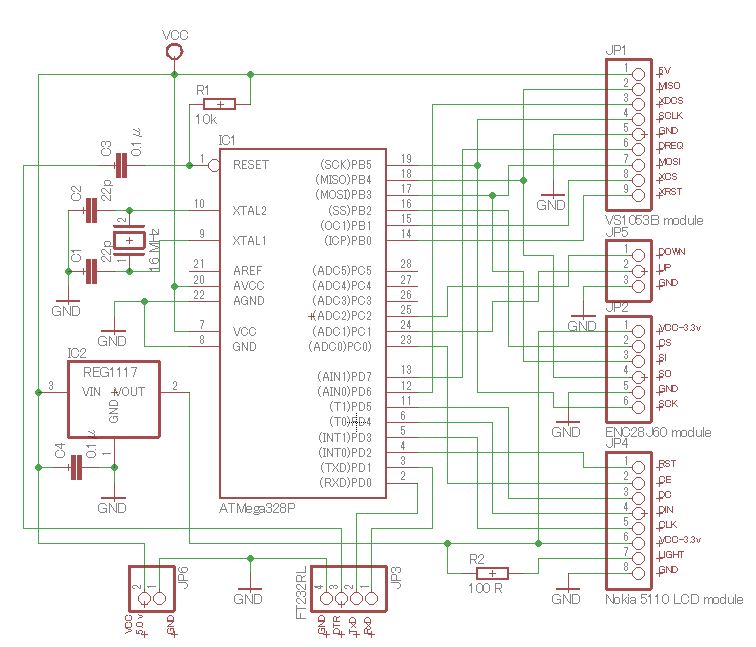

5. Eagleで基板作製
   　
