日記/2012-03-23

SAAPにAutoReset回路追加

　SAAPも機能が充実し、２４時間運用を本格的にさるため、何らかの原因でフリーズした場合に備えて、リセットがかかり再起動するよう回路を追加してみました。
　

1. 構成
   　SAAP のResetボタン == USBシリアル変換モジュール(FT232RL?使用) == 本サーバ（Ubuntu10.1)
   　
2. リセット回路部分

   　

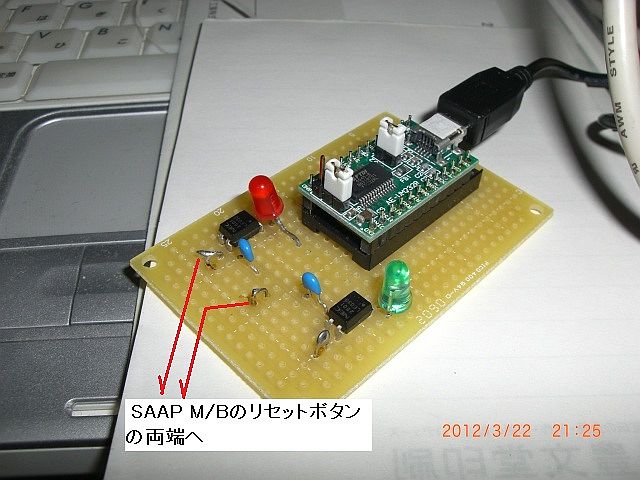

   １）FT232RL＋フォトカプラ
   　　秋月にて以前購入済み、FT232RLを使用したＵＳＢ－シリアル変換
   　　モジュールにダイオードとフォトカプラを使用した。
   　　モジュールのピン２、３、がそれぞれRTS、DTR出力となっていて、
   　　そこにダイオード経由で、フォトカプラを駆動する簡単なもの。
   　　　ただし、このままUSBを挿すと、各出力が不論理なため、フォトカプラが
   　　ＯＮになりっぱなし。従って、最初に、FT232RLの出力を
   　　>>MProg：http://www.ftdichip.com/Resources/Utilities.htm
   　　>>設定方法：http://www.rupis.net/ply_009.php
   　　により出力ピンの初期値を反転させ（正論理にし）ておく。*1
   　
   ２）ソフト
   　　今回もbashのShell Script で作成。基本的には以下の通りで、これをバックグランドで実行しておくだけ。
   　今回はDTRの制御（gentest -d /dev/ttyUSB)のみ使用。

   ----- rs.sh ----
   #!/bin/bash

   echo "Initial DATA" > /root/getf.txt
   while :
   do
   /usr/bin/wget -S -nd -nv -o getf.txt -t1 http://192.168.xxx.yyy/
   if [ ! -s /root/getf.txt ]; then
     /sbin/gentest -d /dev/ttyUSB0 &
     sleep 1
     pkill -9 gentest
     echo "Initial DATA" > /root/getf.txt
   fi
   if [ -f /root/index.html.1 ]; then
     rm /root/index.html.*
   fi
   sleep 30

   done
