日記/2012-03-14

SAAP搭載

　やっとSAAP*1を車載で運用。

1. 構成
   　TH-F7 == SAAP == SkyLink(古いロジテックのNetworkConverter) == WiMAX(WM3500R)*2
   　
2. 部品入手

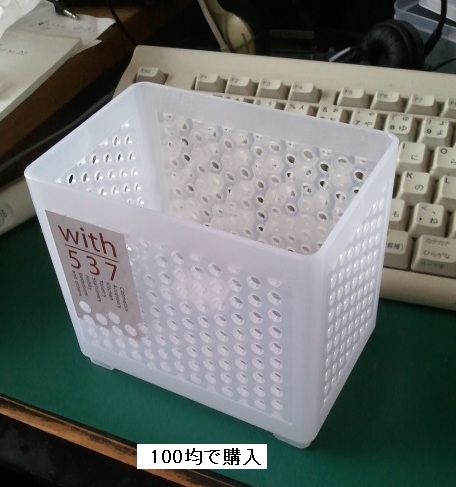

   １）ケース

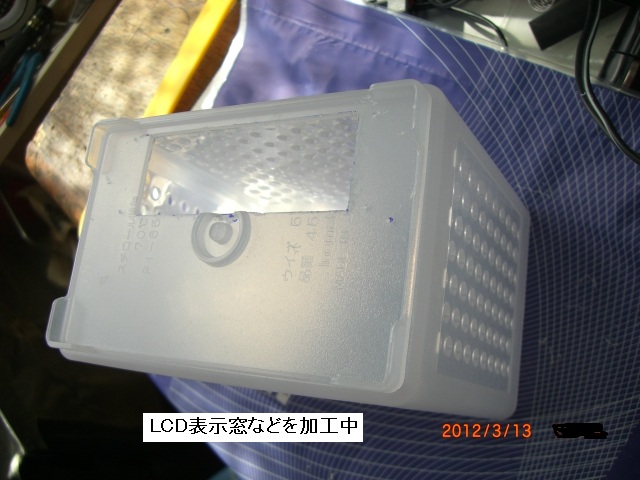

   　　100円均一でいつもの穴あきケースを購入して、加工。
   　　　　　　　
   ２）ケーブル類
   　　USBケーブル、LANケーブルはAmazon.comで最短の長さのものを調達。
   　　両サイドが６ピンDin（オス）の中継ケーブルは千石で購入。
   　　TH-F7のDATAケーブルやSkyLinkへの電源ケーブルは自作。

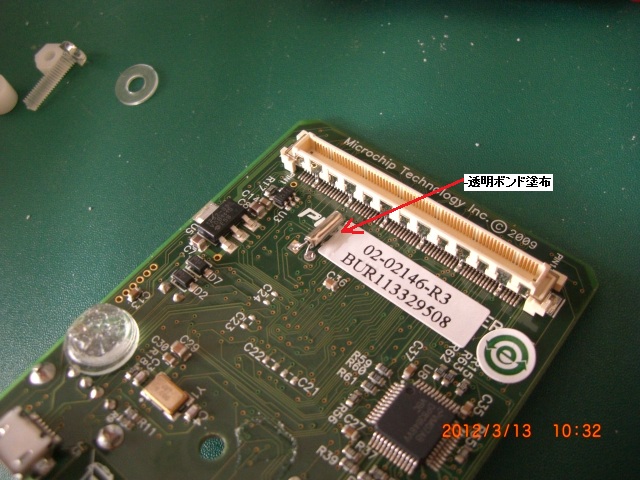

   ３）振動対策
   　　SAAPのPIC32MXのクリスタルは細長く、それに細い二本足でハンダしたままでは、
   　　車の振動で破損する可能性があるので、ボンドにより耐振性を強化。
   　　　　
   　　また、PIC32MXとM/B間は（M/B基板の穴位置を少し修正し）3mmビスでスペーサを入れて締めておく。
   　

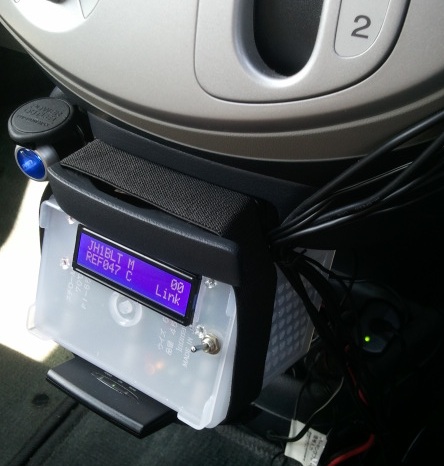

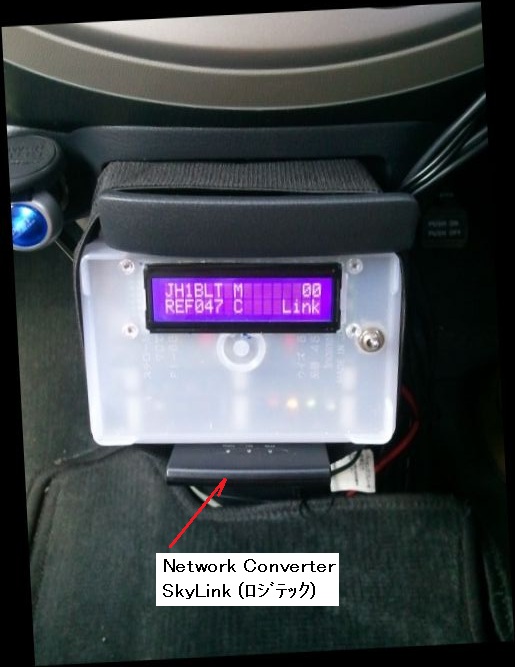

3. 車に搭載
   　　　　　　　　　
   　
4. SkyLinkの設定
   　以下、マニュアルより要約
   １）WiMAXの電源ＯＮ。回線の接続はあってもなくてもＯＫ。
   ２）resetボタン長押し（約10秒）して、念のため工場出荷状態にする。
   ３）PCとLANケーブルで接続して、PC側を192.168.1.10...固定IPにセット。
   ４）SkylinkのモードSWをConverterにして、PCのブラザで192.168.1.200を開く。
   ５）基本設定の検索で、WiMAXのSSIDを確認し選択する。
   　　# スマホのTetheringでAdoHoc仕様の場合は、選択後、AdoHocを選択しておく。
   ６）WiMAXで設定したWEPキーを入力して設定→保存して終了。
   ７）ＰＣのNIC設定をDHCPにして、PC起動。IP取得できれば、SkyLinkはWiMAXに対応した
   　　設定を保存できたことになる。

• おおおおぉぉー、素晴らしい！。私も早くケースに入れてMobile運用しなくては・・・ -- JP1LMJ　青木? 2012-03-14 (Wed) 17:28:36
• ネジどめの場合、PIC32MXのゴム足は無いほうが良いみたいですヨ -- JH1NZJ 椎名? 2012-03-14 (Wed) 19:07:11
• ゴム足は、写真でわかりにくりかもしれないけど接しないほどにカットしてあります。ゴム足の１つはめくり取ったんですが、片方はパターンが密集していたので慎重にカットしたんです。 -- JH1BLT? 2012-03-14 (Wed) 20:47:01
• 狭ピッチのコネクタにロック機構が無いので、ちょっと心配ですね。このコネクタ、本当はどうやって固定するんでしょ？？振動試験、お願いします♪ -- JH1NZJ 椎名? 2012-03-20 (Tue) 14:18:56
