日記/2011-08-21

電子工作

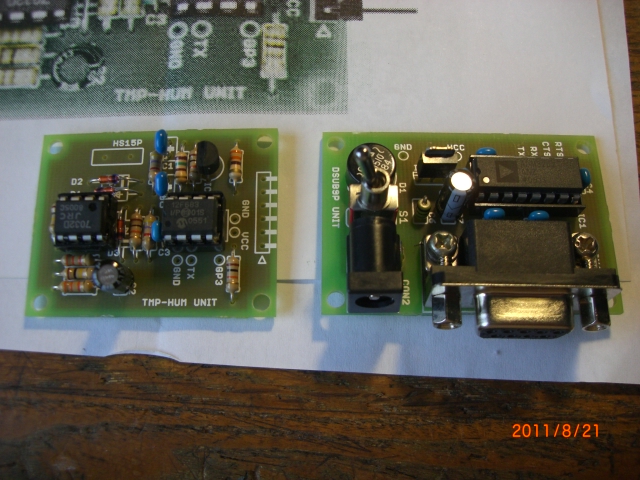

1. 温湿度計＋シリアル接続基板（組み立て）


   「プリント基板で作るＰＩＣ応用装置」鈴木哲哉著をAmazonで購入。同時にパーツを秋月通販で購入。
   まだ、センサー校正前なのでセンサーは付けていない状態。

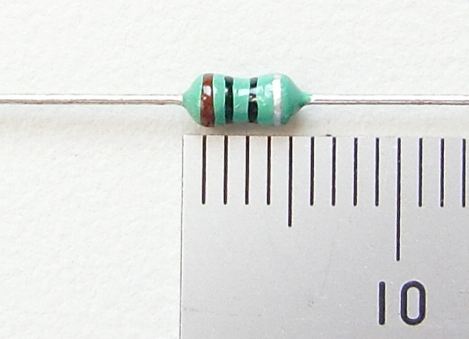

   シリアル接続基板（出力3.3vタイプ）で使用している10μFは、今回初めて使うアキシャルリードタイプ。最初、梱包ミスかと。 どう見てもインダクタにしか見えなかった。

   C6

   セラミックコンデンサ

   1

   10μF 35V アキシャルリード

   106 タンタル代替

2. 配線と校正
   温湿度計のVcc、Gnd、Txをシリアル基板のVcc、Gnd、Rxに接続。校正は、コンパイルしたHEXデータが入手できたので、やらずにセンサーをハンダ付けして、PIC12F638に秋月のライター(V4.0)で焼き、シリアル基板の電源に１０Ｖ供給し、TeraTerm(1200bps)シリアルで受信してみた。
3. 結果


   　一発で起動し、メッセージ後、温度、湿度の順で表示された。
   数日前にホームセンターで安売り（１K円）してて買った温湿度計と比較したら、何とピッタリ（１K円の温湿度計の精度は別にして）
4. ファイルへの取り込み
   ここ→参考に一応簡単なバッチを書いてファイルrcv1.txtに落とすことができた。

   SendRs232c.exe "@OPEN@@@@@,COM11,1200,8,0,0,1"
   :LOOP
   set YYYYMMDDHHMMSS=%date:~0,4%%date:~5,2%%date:~8,2%%time:~0,2%%time:~3,2%%time:~6,2%
   RecieveRs232c.exe 10 10
   IF ERRORLEVEL 1 (
   SET ERRMSG=受信タイムアウトしました。ERRCODE=102
   GOTO ERR)
   FOR /F %%i IN ('CheckRs232c.exe -dat 2 10') DO SET RCVDAT=%%i
   ECHO %YYYYMMDDHHMMSS%,%RCVDAT% >> rcv1.txt
   DEL /F /Q rcv\*.dat
   GOTO LOOP
   :ERR
   SendRs232c.exe "@CLOSE@@@@"
